ZP-19D

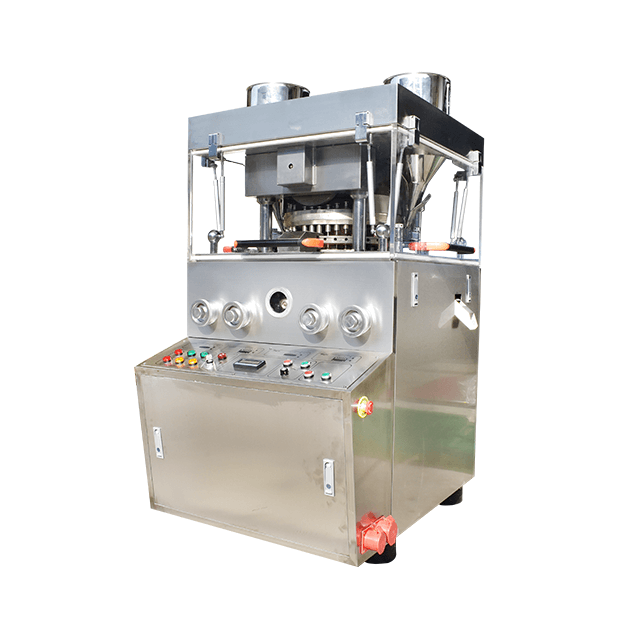

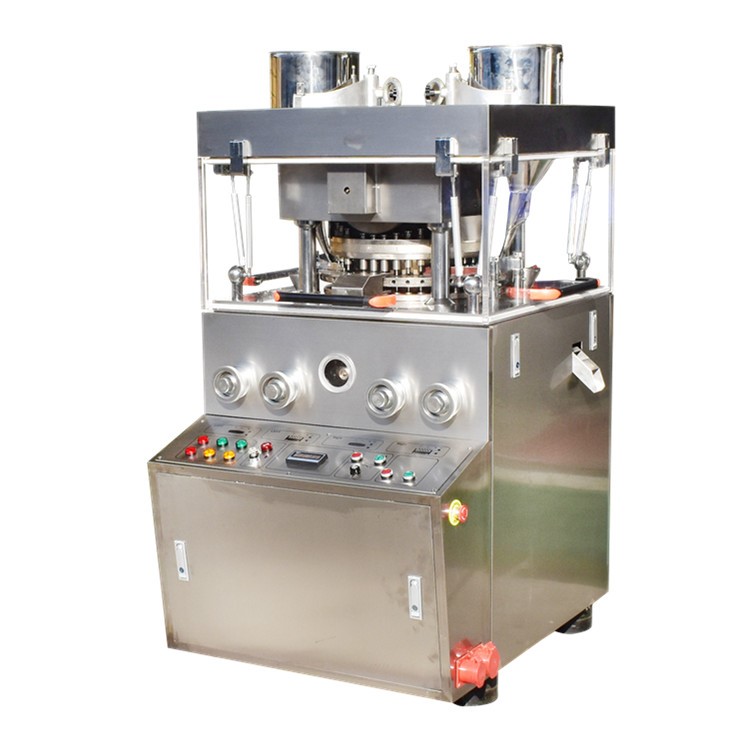

Mesin press tablet putar
ZP420-19D
Mesin ini adalah mesin tablet berputar dan kontinu otomatis pengepres ganda, yang memampatkan bahan mentah granular menjadi tablet bulat, berhuruf, dan tablet dua warna berbentuk khusus.Ini terutama digunakan untuk produksi tablet di industri farmasi, dan juga cocok untuk perusahaan kimia, makanan, elektronik, dan industri lainnya.
Fitur utama
1. Penutup luar seluruhnya terbuat dari baja tahan karat, dan meja bagian dalam terbuat dari baja tahan karat, yang dapat menjaga permukaan tetap mengkilap dan mencegah kontaminasi silang, serta memenuhi persyaratan GMP.
2. Dilengkapi dengan jendela perspektif kaca plexiglass, keadaan tablet dapat dilihat, dan panel samping dapat dibuka sepenuhnya, sehingga memudahkan pembersihan dan pemeliharaan internal.
3. Semua kontrol dan elemen pengoperasian ditata dengan baik.
4. Alat pengatur kecepatan konversi frekuensi digunakan untuk pengaturan kecepatan listrik, mudah dioperasikan, stabil dalam putaran, aman dan akurat.
5. Dilengkapi dengan perangkat perlindungan kelebihan beban, secara otomatis dapat berhenti ketika tekanan kelebihan beban.
6. Menerapkan mekatronik, menggunakan tombol sentuh dan tampilan layar.
7. Jadilah orang pertama yang mencoba perangkat pelumas semi-otomatis dan perangkat anti debu kaca plexiglass di bagian atas meja putar.
8. Sistem transmisi disegel dalam tangki oli di bawah mesin utama, yang merupakan komponen independen
yang terpisah dengan aman, dan tidak akan ada polusi timbal balik, dan bagian transmisi direndam dalam kolam oli, yang mudah menghilangkan panas dan keausan.
9. Dilengkapi dengan alat penyedot bedak yang dapat menyerap debu di ruang pengepresan.
10. Bagian aus seperti rel atas, pengumpan, hopper, cacing transmisi, alat pengukur bubuk, dll. memiliki struktur yang sama dengan produk ZP33, yang kondusif untuk standardisasi, generalisasi, dan serialisasi.
Parameter teknis utama
Model | ZP420-19D |
Nomor pukulan | 19 |
Maks.Tekanan （Kn） | 120 |
Maks.Tekan diameter (mm) | 40 |
Maks.kedalaman pengisian（mm） | 30 |
Ketebalan tablet maks (mm) | 15 |
Kecepatan meja putar（R/M） | 0-20 |
Kapasitas produksi（tablet/jam) | Satu warna 45000dua warna22500 |
Tenaga motor (kW) | 5.5 |
Dimensi (mm) | 1250×980×1650 |
Berat keseluruhan（kg） | 1850 |
Daftar konfigurasi kelistrikan utama
Nama | Model | pabrikan |
motor | 5,5 foto/6 foto | Shanghai Henglie |
Pembalik | P/N 132F0028 | Danfoss, Denmark |
kontaktor | 3TB40-22-0X | Siemens |
menyampaikan | MY4N-J24VDC | Omron |
relai termal | JR36B-20 | Shanghai Huatong |
Ballast Magnetik Lampu Neon | BPL9W220VB2SC | Philips |
Pemutus sirkuit tiga fase kecil | D247-63 | Shanghai Huatong |
Sakelar berhenti darurat | AR22V2R-11R | Fuji, Jepang |
saklar kunci | AR22JR-3A11A | Fuji, Jepang |
lampu indikator | DR22E3L-E4G | Fuji, Jepang |
Sakelar batas | LX19-001 | Shanghai Huatong |
kipas angin | FK3321.100 | Shanghai Leipu Listrik |
tombol kontrol | LAY7 | Shanghai Huatong |
menangkal | Contoh pencocokan dengan mesin 40:1×19 | Pabrik Pengukur Revolusi Handwheel Shanghai |
lebih sehat | AD16-22SM/R | Pabrik Listrik Industri Kedua Shanghai |
Blok terminal | TD1530/tembaga -10 | Shanghai Xintong |
Daftar bahan mesin
Nama | Bahan | Perlakuan panas permukaan kekerasan |
meja putar | 1QT500-7Pembuatan besi cor（Konfigurasi standar） 245#Berlapis krom keras baja (Opsional） Pelat baja tahan karat 3SS304 （Opsional） | TIDAK |
Bahan Poros Tengah dan Poros Penggerak | GB/T3077-1999 Karbon 40CrMedium yang ditentukan baja struktural paduan | TIDAK |
roda gigi cacing penggerak utama | GB/T1176-1987 Ditentukan ZQSn10-1Tin perunggu | Kekerasan perlakuan panas permukaan adalah HRC45-48 |
Perlengkapan cacing cacing | GB/T3077-1999Karbon sedang 40Cr tertentu struktur paduan | Kekerasan perlakuan panas permukaan adalah HRC45-48 |
Roda tekanan | GB/T1222-1984 Ditentukan GCr15Karbon tinggi baja bantalan kromium | Kekerasan perlakuan panas bagian luar permukaan roller tekanan adalah HRC60-62 |
panduan kereta api | usdGB/T1222-1984 Ditentukan GCr15Karbon tinggi baja bantalan kromium | Perlakuan panas permukaan kekerasan rel pemandu baja yang bersentuhan dengan pukulan adalah: HRC58-62 |
Pengumpan | Perunggu timah ZQSn6-6-3, pelapisan krom | TIDAK |
Meja tengah piring | tidak lebih rendah dari GB9439-1998 Ditentukan HT200cast besi | TIDAK |
bahan utama | tidak lebih rendah dari GB9439-1998 Cast HT200 yang Ditentukan manufaktur besi | TIDAK |
gerbong | Baja tahan karat (OCr18Ni9) | TIDAK |
penutup panel | Baja tahan karat (OCr18Ni9) | TIDAK |
Penutup rangka roller tekanan atas | Baja tahan karat (OCr18Ni9) | TIDAK |
