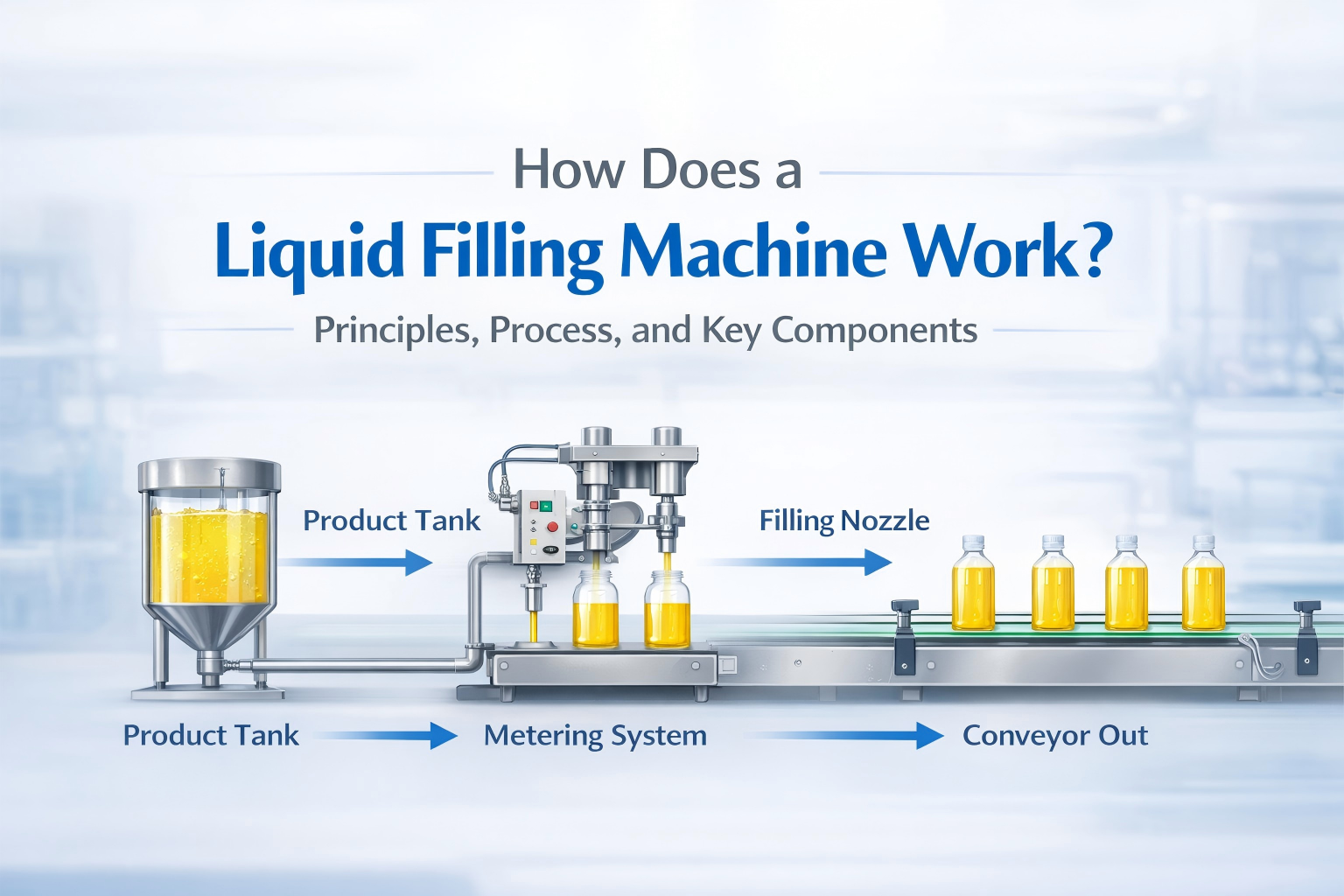

Bagaimana Cara Kerja Mesin Pengisian Cairan? Prinsip, Proses, dan Komponen Utama

Mesin pengisi cairan banyak digunakan dalam industri seperti makanan, minuman, farmasi, kosmetik, dan pengemasan kimia. Baik produknya berupa air, sirup, minyak, deterjen, losion, atau sampo, tujuan mesin pengisi tetap sama: mengalirkan cairan dalam jumlah terkontrol ke setiap wadah secara akurat, efisien, dan konsisten.

Namun, tidak semua mesin pengisi bekerja dengan cara yang sama. Produk yang berbeda memiliki karakteristik aliran yang berbeda, dan jalur produksi yang berbeda memiliki kecepatan, akurasi, dan persyaratan kebersihan yang berbeda. Itulah mengapa memahami prinsip kerja mesin pengisi cairan penting sebelum memilih peralatan untuk lini produksi Anda.

Dalam panduan ini, kami menjelaskan cara kerja mesin pengisian cairan, proses dasar pengisian, komponen utama yang terlibat, prinsip pengisian yang berbeda, dan faktor-faktor yang mempengaruhi akurasi pengisian.

Pengambilan Kunci

Jika Anda ingin memahami cara kerja mesin pengisi cairan, fokuslah pada poin inti berikut:

• Mesin pengisian cairan mengontrol bagaimana produk berpindah dari tangki penyimpanan ke wadah

• Prinsip kerjanya tergantung pada metode pengisian, seperti pengisian gravitasi, piston, pompa, luapan, atau berat bersih

• Akurasi pengisian dipengaruhi oleh produk, desain mesin, pengaturan, dan kondisi pengoperasian

Memahami dasar-dasar ini dapat membantu Anda memilih mesin yang tepat, meningkatkan konsistensi pengisian, dan mengurangi masalah produksi.

Apa Prinsip Kerja Mesin Pengisian Cairan?

Prinsip kerja mesin pengisi cairan memiliki konsep yang sederhana: mesin memindahkan sejumlah cairan tertentu dari sumber produk ke dalam wadah menggunakan metode pengisian yang terkontrol.

Dalam praktiknya, proses ini melibatkan beberapa langkah terkoordinasi. Mesin harus mendeteksi wadah, memposisikannya dengan benar, mengontrol aliran produk, menghentikan pengisian pada saat yang tepat, dan memindahkan wadah yang telah diisi ke tahap pengemasan berikutnya.

Tergantung pada jenis mesin, pengisian dapat dikontrol dengan:

• Volume

• Tingkat cair

• Tekanan

• Time

• Berat

Misalnya, mesin pengisian piston mengontrol produk dengan menggunakan silinder piston untuk mengeluarkan volume terukur, sedangkan mesin pengisian berat bersih menggunakan sensor penimbangan untuk menghentikan pengisian ketika berat target tercapai.

Prinsip kerjanya pada intinya didasarkan pada tiga fungsi:

1. Pasokan produk

2. Kontrol volume atau kuantitas

3. Pembuangan yang akurat ke dalam wadah

Proses Pengisian Cairan Dasar Langkah demi Langkah

Meskipun desain mesin bervariasi, sebagian besar sistem pengisian cairan mengikuti urutan produksi yang serupa.

Langkah 1: Pemberian Kontainer

Botol atau wadah kosong dimasukkan ke dalam mesin pengisi secara manual atau dengan konveyor. Pada jalur otomatis, langkah ini biasanya dihubungkan ke pengurai botol atau sistem konveyor.

Langkah 2: Penentuan Posisi Kontainer

Mesin menempatkan setiap botol di bawah nosel pengisian. Sensor atau pemandu mekanis membantu memastikan wadah disejajarkan dengan benar sebelum pengisian dimulai.

Langkah 3: Pengiriman Produk

Produk cair dipindahkan dari tangki, hopper, atau bejana penyimpanan melalui pipa atau pompa menuju sistem pengisian.

Langkah 4: Pengukuran atau Kontrol

Mesin mengukur jumlah cairan yang harus diisi. Hal ini dapat dilakukan dengan perpindahan piston, putaran pompa, aliran berjangka waktu, tingkat luapan, atau kontrol penimbangan.

Langkah 5: Mengisi

Nosel pengisi mengeluarkan produk ke dalam wadah. Tergantung pada cairannya, nosel mungkin dirancang untuk mengurangi tetesan, percikan, atau busa.

Langkah 6: Mengisi Berhenti

Setelah target volume, level, atau berat tercapai, mesin menghentikan aliran cairan.

Langkah 7: Debit dan Transfer

Wadah yang telah terisi dipindahkan ke tahap berikutnya, seperti pembatasan, pelabelan, penyegelan induksi, atau pengemasan.

Komponen Utama yang Terlibat dalam Proses Pengisian

Mesin pengisian cairan bergantung pada beberapa komponen utama yang bekerja bersama. Masing-masing bagian berperan dalam pengisian kinerja, kecepatan, dan ketepatan.

Komponen Utama Mesin Pengisian Cairan

Faktor	Fungsi
Tangki Produk atau Hopper	Menyimpan cairan sebelum diisi
Sistem Pompa atau Piston	Memindahkan dan mengukur cairan
Mengisi Nozel	Mengeluarkan cairan ke dalam wadah
katup	Mengontrol aliran produk hidup dan mati
Sensor	Mendeteksi botol, posisi, atau kondisi pengisian
Sistem Konveyor	Memindahkan botol melalui mesin
PLC / Panel Kontrol	Mengontrol pengaturan dan pengoperasian mesin
Rangka dan Struktur Pendukung	Memegang komponen mesin dengan aman

Tangki Produk atau Hopper

Di sinilah cairan disimpan sebelum dipindahkan ke wadah. Dalam beberapa sistem, tangki diberi tekanan atau dilengkapi dengan pengatur level.

Sistem Pompa atau Piston

Ini adalah salah satu bagian terpenting dari mesin. Ini menentukan bagaimana produk bergerak dan bagaimana jumlah pengisian dikontrol.

Mengisi Nozel

Nosel mengarahkan cairan ke dalam botol. Desain nosel dapat memengaruhi kinerja antitetes, kontrol busa, dan kecepatan pengisian.

katup

Katup membuka dan menutup untuk mengatur aliran cairan. Katup yang aus atau tidak cocok dapat menyebabkan kebocoran atau pengisian yang tidak akurat.

Sensor

Sensor digunakan untuk mendeteksi keberadaan botol, posisi, dan kondisi pengoperasian lainnya. Deteksi yang akurat sangat penting dalam produksi otomatis.

Sistem Konveyor

Dalam sistem otomatis, konveyor mengangkut kontainer melalui area pengisian dan menuju tahap pengemasan berikutnya.

PLC dan Sistem Kontrol

Sistem kontrol memungkinkan operator menyesuaikan volume pengisian, kecepatan, waktu, dan parameter alat berat. Pada mesin modern, resep untuk berbagai ukuran botol dan produk juga dapat disimpan.

Cara Kerja Prinsip Pengisian yang Berbeda

Mesin pengisi yang berbeda menggunakan prinsip yang berbeda tergantung pada produk dan kebutuhan produksi.

Prinsip Pengisian Gravitasi

Pengisian gravitasi bergantung pada aliran alami cairan dari tangki produk yang lebih tinggi ke dalam botol.

Cara kerjanya:

• Cairan disimpan di atas nosel pengisian

• Katup terbuka

• Produk mengalir ke bawah secara gravitasi

• Aliran berhenti ketika volume target atau siklus waktunya selesai

Terbaik untuk:

• Air

• Cairan encer

• Produk dengan viskositas rendah

Prinsip Pengisian Piston

Pengisian piston menggunakan piston untuk menarik sejumlah produk ke dalam silinder dan kemudian mendorongnya ke dalam botol.

Cara kerjanya:

• Piston memendek dan menarik produk

• Piston bergerak maju

• Produk yang diukur dibuang melalui nosel

• Siklus ini berulang untuk setiap botol

Terbaik untuk:

• Sirup

• Sayang

• Sampo

• Krim

• Saus

Prinsip Pengisian Pompa

Pengisian pompa menggunakan pompa untuk memindahkan produk dari tangki ke nozzle.

Cara kerjanya:

• Pompa mulai dan mentransfer produk

• Mesin mengontrol keluaran berdasarkan waktu, jumlah pulsa, atau rotasi

• Pengisian berhenti ketika nilai yang ditetapkan tercapai

Terbaik untuk:

• Air

• Minyak

• Deterjen

• Losion

• Cairan dengan viskositas sedang

Prinsip Pengisian Luapan

Pengisian luapan digunakan ketika semua botol harus memiliki tingkat pengisian yang terlihat sama.

Cara kerjanya:

• Produk mengalir ke dalam botol

• Cairan berlebih kembali melalui jalur luapan

• Tingkat pengisian yang terlihat tetap konsisten di seluruh botol

Terbaik untuk:

• Botol transparan

• Cairan seperti air

• Produk yang mengutamakan penampilan rak

Prinsip Pengisian Berat Bersih

Pengisian berat bersih menggunakan sistem penimbangan untuk mengontrol jumlah pengisian.

Cara kerjanya:

• Botol ditempatkan pada skala

• Produk mengalir ke dalam botol

• Mesin memantau berat badan secara real time

• Pengisian berhenti ketika target berat tercapai

Terbaik untuk:

• Minyak nabati

• Cairan kimia

• Produk bernilai tinggi dijual berdasarkan beratnya

Apa yang Mempengaruhi Akurasi Pengisian?

Akurasi pengisian adalah salah satu indikator kinerja terpenting untuk mesin pengisian cairan. Bahkan mesin yang bagus pun dapat menghasilkan hasil yang tidak stabil jika kondisi pengoperasian tidak dikontrol dengan baik.

Faktor Utama Yang Mempengaruhi Akurasi Pengisian

• Viskositas cairan
  Cairan kental atau encer mengalir berbeda dan mungkin memerlukan metode pengisian berbeda.

• Perubahan suhu
  Suhu dapat mengubah viskositas produk, terutama pada minyak, sirup, gel, dan krim.

• Stabilitas tekanan udara
  Sistem pneumatik memerlukan tekanan udara yang stabil untuk mempertahankan pergerakan yang konsisten.

• Kalibrasi pompa atau piston
  Kalibrasi yang salah dapat menyebabkan pengisian berlebih atau pengisian kurang.

• Kondisi
  katup Katup yang aus mungkin bocor atau gagal menghentikan aliran produk secara tepat.

• Desain nosel
  Pemilihan nosel yang buruk dapat menyebabkan tetesan, busa, atau percikan.

• Konsistensi botol
  Dimensi botol yang tidak beraturan dapat mempengaruhi posisi dan tampilan pengisian.

• Kecepatan mesin
  Berjalan terlalu cepat dapat mengurangi konsistensi, terutama untuk cairan berbusa atau kental.

Tabel Referensi Cepat

Komponen	Kemungkinan Pengaruhnya terhadap
Perubahan viskositas	Volumenya tidak konsisten
Fluktuasi suhu	Ketidakstabilan aliran
Kalibrasi yang buruk	Isi berlebihan atau kurang isi
Katup aus	Menetes atau bocor
Nozel salah	Busa, percikan, pengisian lambat
Ketidaksejajaran konveyor	Kesalahan penempatan botol

Proses Kerja Otomatis Vs Semi Otomatis

Proses kerjanya juga berbeda-beda tergantung apakah mesinnya otomatis atau semi otomatis.

Jenis Pengisian	Cara Kerjanya	Cocok Untuk
Mesin Pengisian Cairan Semi Otomatis	Operator menempatkan botol secara manual, mulai mengisi, dan mengeluarkan botol yang sudah terisi	Batch kecil, produksi fleksibel, anggaran lebih rendah
Mesin Pengisian Cairan Otomatis	Botol bergerak secara otomatis melalui konveyor, siklus pengisian dikontrol oleh mesin, dan keluarannya berkelanjutan	Produksi menengah hingga besar, jalur terintegrasi, efisiensi lebih tinggi

Proses Semi-Otomatis

Dalam pengaturan semi-otomatis:

• Operator menempatkan botolnya

• Operator memulai siklus pengisian dengan saklar atau pedal

• Mesin mengisi wadah

• Operator mengeluarkan botolnya

Ini cocok untuk operasi skala kecil dan perubahan produk yang sering.

Proses Otomatis

Dalam pengaturan otomatis:

• Botol bergerak secara otomatis ke posisinya

• Sensor mendeteksi keberadaan botol

• Pengisian dimulai secara otomatis

• Botol yang terisi langsung dipindahkan ke pembatasan atau pelabelan

Hal ini lebih efisien untuk produksi dengan output tinggi dan mengurangi ketergantungan pada tenaga kerja.

Masalah Umum Terkait Prinsip Kerja

Memahami prinsip kerja mesin pengisi cairan juga membantu mengidentifikasi masalah pengoperasian yang umum.

Masalah Umum

• Volume pengisian yang tidak akurat
  Mungkin disebabkan oleh kalibrasi yang buruk, viskositas yang tidak stabil, atau komponen pengukur yang aus

• Menetes setelah pengisian
  Sering kali berhubungan dengan desain nosel, keausan katup, atau rangkaian produk

• Berbusa saat pengisian
  Biasanya terjadi bila kecepatan pengisian terlalu tinggi atau posisi nosel tidak sesuai

• Ketidaksejajaran botol
  Disebabkan oleh masalah konveyor, masalah rel pemandu, atau kesalahan sensor

• Penyumbatan nosel
  Dapat terjadi karena produk kental, penumpukan residu, atau pembersihan yang tidak memadai

• Mesin tidak dapat dihidupkan
  Dapat disebabkan oleh masalah kelistrikan, aktivasi penghentian darurat, atau masalah pasokan udara

Tip Mengatasi Masalah Dasar

• Periksa pasokan udara dan status daya

• Periksa nozel dan katup pengisian

• Konfirmasikan viskositas dan suhu produk

• Kalibrasi ulang pengaturan pengisian

• Verifikasi posisi botol dan deteksi sensor

• Bersihkan bagian kontak produk secara teratur

Kesimpulan

Lantas, bagaimana cara kerja mesin pengisi cairan? Sederhananya, ini menggunakan metode terkontrol untuk memindahkan sejumlah cairan dari sumber produk ke dalam wadah. Prinsip kerja pastinya bergantung pada jenis mesin, karakteristik produk, dan kebutuhan pengisian.

Sistem pengisian gravitasi, piston, pompa, luapan, dan berat bersih semuanya bekerja secara berbeda, namun memiliki tujuan yang sama: pengemasan cairan yang akurat, stabil, dan efisien. Proses pengisian bergantung pada koordinasi yang tepat antara tangki, sistem pengukuran, nosel, katup, sensor, konveyor, dan sistem kontrol.

Jika Anda memahami prinsip pengisian dan faktor-faktor yang memengaruhi kinerja mesin, akan lebih mudah untuk memilih solusi pengisian yang tepat untuk produk dan lini produksi Anda.

Butuh bantuan dalam memilih mesin pengisi cairan berdasarkan jenis produk, viskositas, ukuran botol, dan kecepatan produksi Anda? Hubungi kami untuk rekomendasi solusi pengisian yang sesuai.

Pertanyaan Umum

Bagaimana cara mesin pengisi cairan mengontrol volume pengisian?

Mesin pengisi cairan dapat mengontrol pengisian berdasarkan volume, waktu, tekanan, level, atau berat tergantung pada desain dan aplikasi mesin.

Apa prinsip kerja paling umum untuk cairan kental?

Pengisian piston adalah salah satu prinsip yang paling umum digunakan untuk cairan kental karena memberikan kontrol volumetrik yang tepat.

Mengapa akurasi pengisian terkadang tidak stabil?

Akurasi pengisian yang tidak stabil dapat disebabkan oleh perubahan viskositas, variasi suhu, katup yang aus, kalibrasi yang buruk, masalah nosel, atau kondisi pengoperasian yang tidak konsisten.

Apa perbedaan antara pengisian gravitasi dan pengisian pompa?

Pengisian gravitasi menggunakan aliran cairan alami, sedangkan pengisian pompa menggunakan mekanisme pompa untuk mentransfer dan mengontrol produk.

Apakah mesin pengisian cairan otomatis lebih baik daripada mesin semi otomatis?

Tergantung kebutuhan produksi. Mesin otomatis lebih baik untuk output lebih tinggi dan jalur terintegrasi, sedangkan mesin semi-otomatis cocok untuk batch lebih kecil dan pengoperasian fleksibel.

Komponen manakah yang paling penting dalam mesin pengisian cairan?

Tidak ada satu pun komponen yang paling penting, namun sistem pompa atau piston, nosel, katup, dan sistem kendali semuanya mempunyai pengaruh besar terhadap kinerja dan akurasi pengisian.
