Daftar Peralatan Pengemasan Farmasi: Dari Penghitungan hingga Pembuatan Karton

Proses pengemasan farmasi tidak memiliki margin kesalahan; kegagalan peralatan atau hambatan integrasi berdampak langsung pada integritas produk, kepatuhan terhadap peraturan, dan ketersediaan pasar. Peningkatan skala produksi memerlukan transisi dari mesin yang terisolasi ke sistem yang kohesif, namun mengevaluasi beragam mesin—mulai dari mesin penghitung presisi hingga mesin karton berkecepatan tinggi—memiliki risiko modal dan operasional yang signifikan. Panduan ini menguraikan komponen penting sistem pengemasan, memberikan kerangka evaluasi teknis untuk membantu tim pengadaan dan teknik memilih mesin berdasarkan desain GMP, hasil, dan kemampuan integrasi.

• Integrasi Sistem Sangat Penting: Membangun lini produksi pengemasan yang lengkap memerlukan kompatibilitas pneumatik, listrik, dan perangkat lunak (SCADA/MES) yang mulus antara tahap pengisian primer dan pengemasan sekunder.

• Desain Penggerak Kepatuhan: Peralatan harus memenuhi standar GMP yang ketat, dilengkapi pergantian tanpa alat, komponen kontak baja tahan karat 316L, dan manajemen data yang sesuai dengan FDA 21 CFR Bagian 11.

• Kompleksitas Pembuatan Karton: Pengemasan sekunder sering kali menentukan kecepatan jalur; memilih peralatan pengemasan yang tepat (vertikal, horizontal, atau muatan atas) sangat bergantung pada jenis wadah utama (vial, lepuh, atau botol).

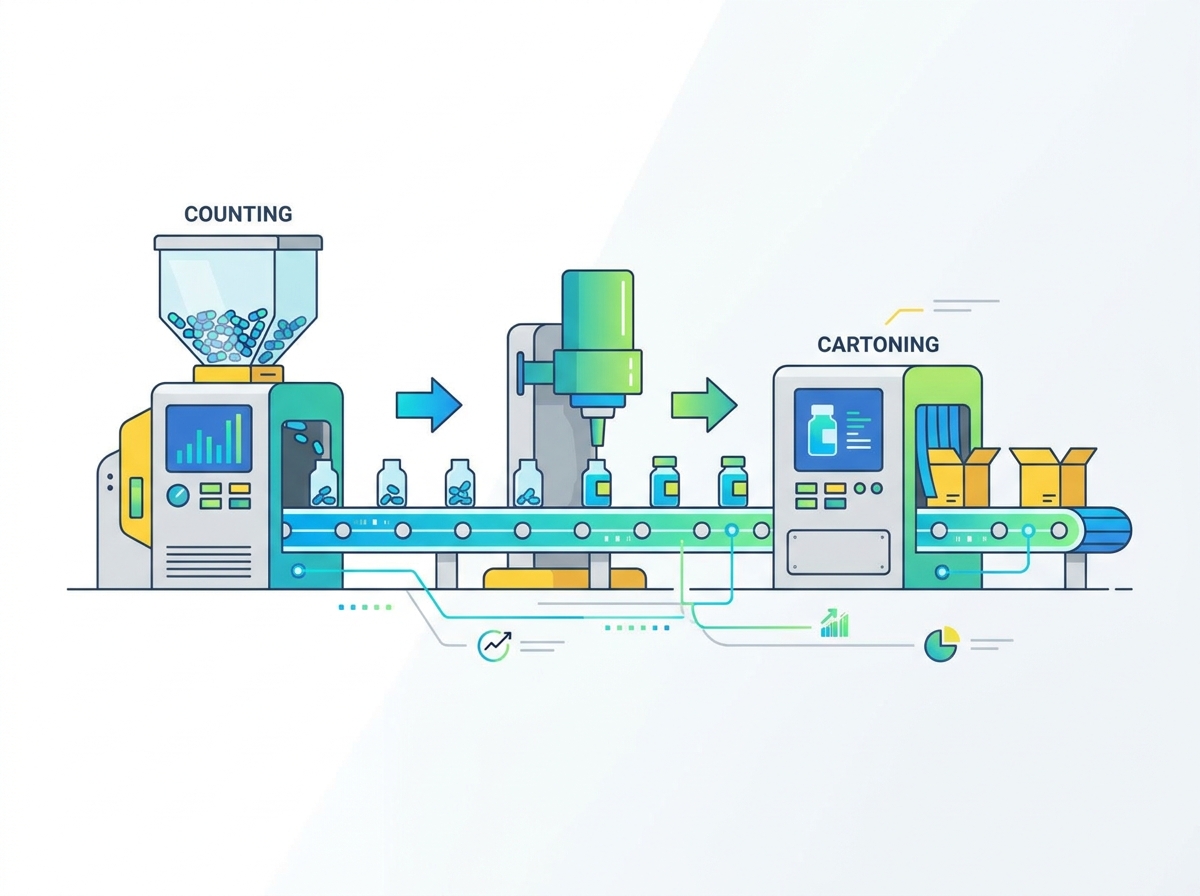

Anatomi Lini Produksi Kemasan Lengkap di Farmasi

Memahami alur kerja adalah langkah pertama dalam desain garis. Anda harus membedakan dengan jelas antara kemasan primer dan kemasan sekunder atau tersier. Pengemasan primer melibatkan kontak langsung dengan produk. Ini termasuk penghitungan, pengisian, dan pengepakan melepuh. Pengemasan sekunder dan tersier menangani wadah luar. Ini mencakup karton, bundling, dan pengepakan kotak. Pemisahan fisik zona-zona ini sering kali diwajibkan oleh klasifikasi kamar bersih, yang memerlukan mekanisme lintas batas dan pengendalian lingkungan yang ketat.

Menetapkan metrik dasar memastikan keberhasilan integrasi lini. Efektivitas Peralatan Secara Keseluruhan (OEE) adalah kriteria keberhasilan utama Anda, yang mengukur ketersediaan, kinerja, dan kualitas. Anda juga harus mengevaluasi batasan jejak kaki dan sinkronisasi lintas mesin. Sistem buffering, atau akumulator, memainkan peran besar di sini. Mereka mencegah kesalahan kecil pada satu mesin sehingga menghentikan seluruh jalur. Meja akumulator yang dirancang dengan baik antara pengisi dan kartoner dapat menyerap produksi selama tiga hingga lima menit, sehingga memungkinkan operator menghilangkan kemacetan di hilir tanpa menghentikan proses pengisian di hulu.

Anda dihadapkan pada pilihan antara sistem modular dan turnkey. Pengadaan mesin individual terbaik menawarkan kinerja khusus untuk jenis produk yang sangat spesifik. Namun, membeli yang sudah terintegrasi lini produksi pengemasan lengkap dari satu OEM akan mengurangi risiko integrasi. Jalur sumber tunggal sering kali menampilkan panel kontrol terpadu, suku cadang terstandarisasi, dan satu titik akuntabilitas selama Uji Penerimaan Pabrik (FAT).

Peralatan Pengemasan Farmasi Utama: Penghitungan dan Pengisian

Mesin Penghitung Tablet dan Kapsul

Akurasi penghitungan menentukan keberhasilan pengemasan dosis padat. Mesin modern menggunakan teknologi sensor optik. Penghitung inframerah multisaluran mendeteksi produk yang jatuh dan mengabaikan debu. Sistem ini menggunakan algoritme canggih untuk menghitung massa dan bentuk produk secara tepat saat melewati jendela sensor, memastikan tablet yang pecah atau kapsul yang tumpang tindih dapat diidentifikasi dan ditolak dengan benar. Sistem yang lebih lama atau lebih sederhana menggunakan mekanisme penghitungan slat mekanis, yang kuat tetapi memerlukan komponen format ekstensif untuk ukuran produk yang berbeda.

Evaluasi mesin ini berdasarkan dimensi yang ketat. Targetkan tingkat akurasi 100%. Kemampuan ekstraksi debu tidak dapat dinegosiasikan untuk tablet yang tidak dilapisi, karena debu yang berlebihan akan membutakan sensor optik dan menyebabkan penghitungan yang salah. Sistem penolakan botol aktif harus mendeteksi kesalahan penghitungan sebelum melanjutkan ke penutupan. Peralatan harus menangani format yang sulit dengan mudah. Ini termasuk softgels tembus cahaya, yang dapat membingungkan sensor optik standar, dan tablet yang sangat berdebu sehingga memerlukan ekstraksi vakum terus menerus.

Sistem Pengisian Cairan dan Bubuk

Mesin cair dan bubuk menangani botol, ampul, jarum suntik, dan botol. Ruang lingkup aplikasi menentukan teknologinya. Anda harus mencocokkan jenis pompa dengan karakteristik produk. Pengisian aseptik memerlukan kepatuhan yang ketat terhadap aliran udara laminar dan integrasi isolator untuk menjaga sterilitas.

Pompa peristaltik bekerja paling baik untuk cairan dan produk biologis yang sensitif terhadap geseran. Mereka menyimpan produk di dalam tabung, memastikan sterilitas tinggi dan melakukan pergantian semudah menukar satu set tabung sekali pakai. Pompa piston menawarkan presisi tinggi untuk cairan kental, sirup, dan krim, menggunakan silinder baja tahan karat untuk menghasilkan volume yang tepat. Pengisian bubuk sering kali bergantung pada sistem auger atau roda takaran vakum untuk menjaga bobot pengisian tetap akurat, sehingga memerlukan kontrol debu yang canggih dan pengelolaan kelembapan untuk mencegah penggumpalan.

Mesin Pengemas Blister

Garis lepuh melindungi dosis individu dari kelembapan, cahaya, dan kontaminasi. Peralatan thermoforming menggunakan panas untuk membentuk rongga pada PVC, PVDC, atau plastik serupa. Metode ini hemat biaya dan memungkinkan rongga transparan, sehingga memudahkan inspeksi visual. Peralatan pembentuk dingin menggunakan tekanan mekanis untuk membentuk rongga pada foil Alu/Alu. Pembentukan dingin menawarkan perlindungan maksimum terhadap kelembapan dan oksigen, namun memerlukan penggunaan yang lebih besar dan menghasilkan lebih sedikit lecet per meter persegi bahan.

Skalabilitas bergantung pada mekanisme penyegelan. Penyegelan pelat menggunakan pelat datar dan beroperasi sebentar-sebentar. Ini sesuai dengan kecepatan sedang dan bentuk rongga yang kompleks, sehingga memberikan waktu tinggal yang lebih lama untuk segel. Penyegelan putar menggunakan rol yang dipanaskan untuk gerakan terus menerus. Ini adalah standar untuk persyaratan produksi berkecepatan tinggi, memungkinkan hasil yang cepat namun memerlukan kontrol tegangan yang tepat pada material web.

Sistem Penyegelan, Pembatasan, dan Pelabelan

Peralatan Pembungkus dan Penyegelan

Setelah diisi, wadah memerlukan penutupan segera dan aman untuk menjaga integritas produk. Chuck capper mencengkeram tutupnya dan menerapkan gaya rotasi, menawarkan kontrol torsi yang presisi untuk masing-masing botol. Spindle capper menggunakan cakram berputar untuk mengencangkan tutup saat botol bergerak ke bawah konveyor, yang sangat baik untuk pengoperasian berkelanjutan dalam kecepatan tinggi. Penyegel induksi menerapkan segel foil kedap udara di seluruh bukaan botol menggunakan medan elektromagnetik, memberikan bukti kerusakan dan memperpanjang umur simpan.

Integrasi kendali mutu wajib dilakukan pada tahap ini. Sistem pemantauan torsi memastikan tutup tidak terlalu longgar (berisiko bocor) atau terlalu ketat (menyulitkan pasien untuk membuka). Mekanisme penolakan harus segera mengeluarkan wadah yang tidak tersegel dengan benar, berulir silang, atau tutup yang hilang dari jalurnya. Stasiun penyortiran ini biasanya menggunakan pendorong pneumatik berkecepatan tinggi untuk mengalihkan botol yang rusak ke dalam wadah terkunci untuk peninjauan jaminan kualitas.

Mesin Pelabelan Farmasi

Pelabelan mempunyai bobot peraturan yang berat. Anda harus mengintegrasikan modul Track & Trace dan serialisasi langsung ke stasiun pelabelan. Mesin cetak, baik transfer termal atau laser, menerapkan kode matriks data 2D yang unik, nomor lot, dan tanggal kedaluwarsa. Kode-kode ini memastikan visibilitas rantai pasokan dan kepatuhan anti-pemalsuan, sehingga memerlukan komunikasi yang lancar dengan perangkat lunak MES di tingkat lokasi.

Ketepatan aplikasi menentukan kualitas label. Pelabelan melingkar sesuai dengan botol bundar, menggunakan sabuk bermotor untuk memutar botol pada jaring label. Pelabelan depan dan belakang berlaku untuk wadah datar atau oval, sehingga memerlukan modul penyelarasan yang tepat untuk menempatkan botol di tengah sebelum diaplikasikan. Sistem harus mencapai aplikasi tanpa cacat pada kecepatan tinggi. Kamera verifikasi optik memastikan keberadaan label, keakuratan penempatan, dan keterbacaan data tercetak, serta menolak wadah apa pun yang gagal dalam pemeriksaan visual.

Kemasan Sekunder: Panduan Pemilihan Mesin Karton

Jenis Peralatan Karton

Kemasan sekunder sering kali menentukan kecepatan keseluruhan lini produk Anda. Memilih kartoner yang tepat mencegah kemacetan dan memastikan kelancaran operasi hilir.

• Karton Vertikal: Ini yang terbaik untuk produk yang diberi makan gravitasi seperti botol, stoples, dan vial. Mereka sering mengakomodasi penyisipan manual atau semi-otomatis untuk jangka waktu yang lebih singkat dan uji klinis.

• Karton Horisontal: Sistem ini optimal untuk penyisipan otomatis berkecepatan tinggi. Mereka menangani tumpukan lepuh, botol, dan tabung menggunakan gerakan terus menerus atau terputus-putus, mendorong produk secara horizontal ke dalam karton terbuka.

• Karton Muatan Atas: Ideal untuk kit multi-komponen yang kompleks, injektor otomatis, dan perangkat medis. Mereka menggunakan lengan robot pick-and-place untuk memuat produk-produk rapuh ke dalam blanko datar yang kemudian dipasang ke dalam nampan atau karton.

9 Bagian Penting dari Mesin Karton

Kartoner adalah kumpulan mekanisme tersinkronisasi yang kompleks. Memahami bagian-bagian ini membantu dalam pemecahan masalah, pemeliharaan, dan menentukan persyaratan selama pengadaan.

1. Pengumpan Karton Putar/Vakum: Bagian ini menarik blanko datar dari majalah menggunakan cangkir vakum. Ini mempersiapkan mereka untuk ereksi menjadi bentuk 3D, membutuhkan waktu yang tepat untuk mencegah kesalahan pemberian makan.

2. Rantai Konveyor dan Rel Pemandu: Komponen-komponen ini mengangkut karton dan produk yang dibentuk melalui mesin. Akurasi nada yang tinggi diperlukan untuk menjaga kesejajaran selama fase penyisipan.

3. Mekanisme Pelipatan & Kekusutan: Alat-alat ini memecah dan membentuk karton terlebih dahulu. Hal ini memastikan penutup terlipat dengan rapi sebelum produk dimasukkan, sehingga mengurangi risiko kemacetan.

4. Pengumpanan Produk/Pendorong Pengumpanan: Mekanisme ini dengan mulus memasukkan produk ke dalam karton terbuka. Ia menggunakan pendorong mekanis atau yang digerakkan servo yang disinkronkan dengan kecepatan konveyor.

5. Leaflet/Insert Folder & Feeder (GUK): Unit ini mengotomatiskan pelipatan dan penyisipan brosur informasi pasien (PIL). Ini harus disinkronkan secara sempurna dengan pergerakan produk untuk memastikan setiap karton menerima selebaran.

6. Sistem Penyegelan Karton: Anda dapat memilih penutup selip mekanis atau sistem aplikasi lem panas meleleh. Segel anti rusak sering kali diterapkan di sini menggunakan kepala pelabelan khusus.

7. Sistem Penggerak Pneumatik dan Mekanis: Silinder, katup, dan motor servo menggerakkan semua gerakan mekanis sinkron. Presisi di sini mengurangi getaran, keausan, dan interval perawatan.

8. Sistem Kontrol PLC & Panel HMI: Ini adalah antarmuka kontrol utama. Operator menggunakannya untuk manajemen resep, sinkronisasi kecepatan, penanganan alarm, dan diagnostik kinerja.

9. Gerbang Tolak Cacat: Sensor terintegrasi mendeteksi kesalahan selama proses. Gerbang ini menolak karton berisi brosur yang hilang, kode batang yang salah, atau pengisian yang tidak lengkap, sehingga memastikan hanya produk sempurna yang mencapai akhir lini.

Mencocokkan Karton dengan Jenis Produk

Kemasan botol memerlukan penanganan khusus untuk mencegah kerusakan dan kerusakan kosmetik. Anda memerlukan sistem gulir pengumpan untuk mencegah kontak kaca-ke-kaca. Ini menghilangkan gesekan dan kerusakan selama proses kartoning. Kemasan Blister memerlukan integrasi dengan majalah pemeriksaan Blister. Sistem penghitungan dan pemindahan pengambilan dan tempat secara robotik memastikan jumlah lepuh yang masuk ke setiap karton benar, seringkali memerlukan kontrol servo yang canggih untuk mengatur ketinggian tumpukan.

Mesin End-of-Line dan Pendukung

Multipacking dan Pengepakan Kasus

Karton individu harus dikelompokkan untuk distribusi dan penanganan grosir. Pengecil pembungkus dan pengelompokan karton menjadi unit-unit yang dapat dikelola, menerapkan film polimer ketat yang memberikan bukti kerusakan dan stabilitas. Pengemas kotak otomatis kemudian memuat bundel ini ke dalam kotak pengiriman bergelombang. Anda dapat memilih pengemas kotak muatan samping atau muatan atas berdasarkan denah lantai Anda, persyaratan kecepatan, dan integritas struktural karton utama.

Pembuatan palet adalah langkah terakhir dalam proses pengemasan fisik. Pembuat palet robotik menawarkan otomatisasi menyeluruh, memanfaatkan lengan multi-sumbu untuk mengambil wadah yang tersegel. Mereka menumpuk kotak-kotak yang tersegel ke dalam palet sesuai dengan pola yang diprogram, siap untuk disimpan di gudang. Sistem ini sering kali terintegrasi dengan stretch wrapper untuk mengamankan muatan palet untuk pengangkutan.

Sistem Inspeksi Inline

Jaminan kualitas berlanjut hingga akhir lini, bertindak sebagai penjaga gerbang terakhir sebelum peluncuran produk. Checkweigher memverifikasi isi karton secara lengkap. Mereka mendeteksi selebaran yang hilang, lepuh kosong, atau botol yang kurang terisi dengan mengukur penyimpangan berat dalam hitungan menit terhadap batas toleransi yang ketat. Setiap karton yang jatuh di luar jendela ini secara otomatis ditolak.

Sistem visi melakukan OCR/OCV (Pengenalan/Verifikasi Karakter Optik). Mereka memverifikasi kode lot, tanggal kedaluwarsa, dan kode serialisasi matriks data 2D pada setiap karton. Deteksi kontaminan bergantung pada detektor logam inline dan sistem pemeriksaan sinar-X untuk menangkap benda asing sebelum dikirim. Sistem sinar-X sangat berguna untuk mendeteksi pecahan kaca dalam botol cairan atau tablet yang hilang di dalam lepuh aluminium yang tersegel.

Kerangka Keputusan: Mengevaluasi Peralatan

Desain GMP dan Kepatuhan Terhadap Peraturan

Desain sanitasi yang ketat adalah wajib untuk peralatan pengemasan farmasi . Carilah konstruksi bebas celah, permukaan miring untuk mencegah pengumpulan cairan, dan kemampuan pencucian untuk zona pengisian utama. Kompatibilitas Clean-in-place (CIP) dan Sterilize-in-place (SIP) sangat penting untuk jalur pengisian cairan guna mencegah kontaminasi silang antar batch. Integritas data juga sama pentingnya. Perangkat lunak mesin harus mematuhi FDA 21 CFR Part 11 dan EU Annex 11. Hal ini memastikan keamanan catatan elektronik, jejak audit, dan tanda tangan elektronik, serta mencegah perubahan parameter yang tidak sah.

Fleksibilitas vs. Throughput

Evaluasi waktu yang diperlukan untuk perubahan format, karena waktu henti berdampak langsung pada profitabilitas. Prioritaskan penyesuaian tanpa alat, mekanisme pelepasan cepat, dan bagian format standar. Motor servo yang digerakkan oleh resep mendukung prinsip SMED (Single-Minute Exchange of Dies), yang secara drastis mengurangi waktu henti dengan secara otomatis menyesuaikan rel pemandu dan posisi pendorong hanya dengan menekan satu tombol. Seimbangkan ukuran batch Anda saat ini dengan kebutuhan volume kecepatan tinggi di masa mendatang. Mesin yang berjalan cepat namun membutuhkan waktu berjam-jam untuk menggantinya akan merusak OEE Anda dalam jangka pendek, menjadikan fleksibilitas sama pentingnya dengan kecepatan mentah.

Evaluasi dan Dukungan Vendor

Menilai realitas implementasi vendor sebelum menandatangani kontrak. Periksa waktu tunggu, kapasitas produksi, dan ketersediaan suku cadang lokal. Infrastruktur dukungan teknis jarak jauh dan di lokasi yang kuat sangat penting untuk meminimalkan waktu henti yang tidak direncanakan. Evaluasi kemampuan vendor untuk menyediakan dokumentasi validasi yang komprehensif. Mereka harus menyediakan protokol IQ/OQ/PQ (Instalasi, Operasional, dan Kualifikasi Kinerja) yang terperinci dan mendukung Anda selama FAT/SAT, memastikan peralatan memenuhi semua persyaratan peraturan dan operasional sebelum memasuki produksi.

Risiko Penerapan dan Strategi Mitigasinya

Mengintegrasikan mesin yang kompleks melibatkan risiko yang melekat. Mengantisipasi masalah ini akan mencegah penundaan yang mahal dan memastikan kelancaran produksi penuh.

• Risiko: Kemacetan integrasi antar mesin dari produsen berbeda.

  • Mitigasi: Tunjuk integrator utama. Tentukan protokol komunikasi standar seperti OPC UA atau PackML dalam kontrak peralatan Anda untuk memastikan pertukaran data yang lancar antar PLC.

• Risiko: Waktu henti yang diperpanjang selama pergantian format.

  • Mitigasi: Memerlukan matriks pergantian yang terperinci selama tahap desain. Minta perkakas berkode warna, gerobak komponen format khusus, dan demonstrasi praktis SMED selama Uji Penerimaan Pabrik.

• Risiko: Kesenjangan pengetahuan operator menyebabkan kesalahan mesin dan menurunkan OEE.

  • Mitigasi: Mandatkan pelatihan yang komprehensif dan langsung. Memasukkan pelatihan operator, pemeliharaan, dan pemecahan masalah PLC sebagai persyaratan ketat dalam kontrak pengadaan, idealnya dilakukan di fasilitas vendor dan di lokasi.

Memilih mesin yang tepat berarti menciptakan lini produksi yang tersinkronisasi, patuh, dan fleksibel. Mulailah dengan mengaudit kemacetan throughput Anda saat ini. Tentukan spesifikasi kontainer utama yang tepat dan petakan persyaratan pengemasan sekunder Anda, dengan memperhatikan kebutuhan serialisasi dan agregasi.

• Buat draf dokumen Spesifikasi Kebutuhan Pengguna (URS) yang teliti yang merinci setiap persyaratan mekanik, listrik, dan perangkat lunak.

• Mintalah tawaran dari vendor dengan pengalaman integrasi khusus farmasi yang terbukti dan minta kunjungan situs referensi.

• Jadwalkan Uji Penerimaan Pabrik (FAT) yang komprehensif menggunakan bahan produksi aktual untuk memverifikasi kinerja sebelum pengiriman.

• Tetapkan jadwal pemeliharaan preventif yang jelas dan rencana inventaris suku cadang sebelum Uji Penerimaan Lokasi (SAT).

Pertanyaan Umum

T: Apa perbedaan antara peralatan pengemasan farmasi primer dan sekunder?

A: Peralatan primer menangani bahan yang bersentuhan langsung dengan obat, seperti pengisian vial, penghitungan tablet, atau pembentukan lepuh. Peralatan sekunder mengemas wadah primer ini ke dalam kotak luar atau karton, memastikan perlindungan fisik, menyediakan ruang pelabelan, dan memfasilitasi serialisasi.

T: Bagaimana Anda memilih mesin karton untuk lini pengemasan farmasi?

J: Dasarkan pilihan Anda pada jenis kontainer utama, kecepatan jalur yang diperlukan, dan luas lantai. Gunakan karton vertikal untuk botol dan toples, karton horizontal untuk lepuh dan tabung berkecepatan tinggi, dan karton muatan atas untuk peralatan medis yang rumit dan injektor otomatis yang rapuh.

T: Apa saja bagian penting dari mesin karton?

J: Komponen utama mencakup pengumpan karton putar, rantai konveyor, mekanisme pelipatan, pendorong produk, folder brosur (GUK), sistem penyegelan, penggerak pneumatik, panel kontrol PLC, dan gerbang penyortiran cacat.

T: Bagaimana pengaruh serialisasi terhadap lini produksi pengemasan yang lengkap?

J: Serialisasi memerlukan integrasi printer berkecepatan tinggi dan sistem visi untuk menerapkan dan memverifikasi kode 2D unik pada setiap karton. Hal ini memastikan ketertelusuran namun memerlukan penanganan karton yang tepat untuk menghindari kesalahan pencetakan, kesalahan pembacaan kamera, atau penghentian garis.

T: Berapa waktu tunggu rata-rata untuk mesin pengemasan farmasi khusus?

J: Waktu tunggu biasanya berkisar antara 6 hingga 12 bulan. Hal ini sangat bergantung pada kompleksitas mesin, tingkat penyesuaian yang diperlukan, integrasi modul pihak ketiga, dan simpanan manufaktur vendor saat ini.

T: Apa saja persyaratan GMP untuk desain peralatan pengemasan?

J: Peralatan harus dilengkapi komponen kontak baja tahan karat 316L, desain sanitasi bebas celah, pergantian tanpa alat, permukaan miring untuk drainase, dan perangkat lunak yang mematuhi FDA 21 CFR Bagian 11 untuk integritas data dan jalur audit.

T: Bagaimana cara erektor karton berintegrasi dengan jalur pengisian berkecepatan tinggi?

J: Mereka berintegrasi melalui drive servo yang disinkronkan dan komunikasi PLC. Penyangga akumulasi, seperti meja dua arah atau konveyor serpentine, ditempatkan di antara pengisi dan kartoner untuk mengatur perbedaan kecepatan dan mencegah kemacetan saluran.
