Cara Menentukan Lebar Film dan Panjang Potong untuk Pembungkus Aliran Horizontal

Ukuran film yang salah pada peralatan pengemasan secara langsung meningkatkan biaya operasional Anda. Limbah material menumpuk dengan cepat selama proses produksi berkecepatan tinggi. Peningkatan tingkat kerusakan dan integritas segel yang terganggu merusak profitabilitas jangka panjang Anda. Sebelum mengevaluasi kemampuan vendor tertentu atau meminta penawaran, tim pengadaan dan teknik harus bertindak. Anda perlu mengunci metrik cakupan produk yang tepat di awal proses. Menebak dimensi penting ini sering kali menyebabkan ketidaksesuaian peralatan yang berakibat fatal.

Artikel ini berfungsi sebagai cetak biru teknis komprehensif untuk menghitung dimensi film yang tepat. Kami akan mengeksplorasi cara memastikan spesifikasi peralatan yang akurat sejak awal. Anda akan mempelajari metode yang telah terbukti untuk meminimalkan waktu henti mesin yang tidak perlu. Terakhir, kami akan menunjukkan kepada Anda cara mempertahankan penyegelan tingkat kepatuhan di seluruh operasi Anda. Dengan mengikuti langkah-langkah ini, Anda melindungi margin dan mengoptimalkan alur kerja pengemasan Anda.

Poin Penting

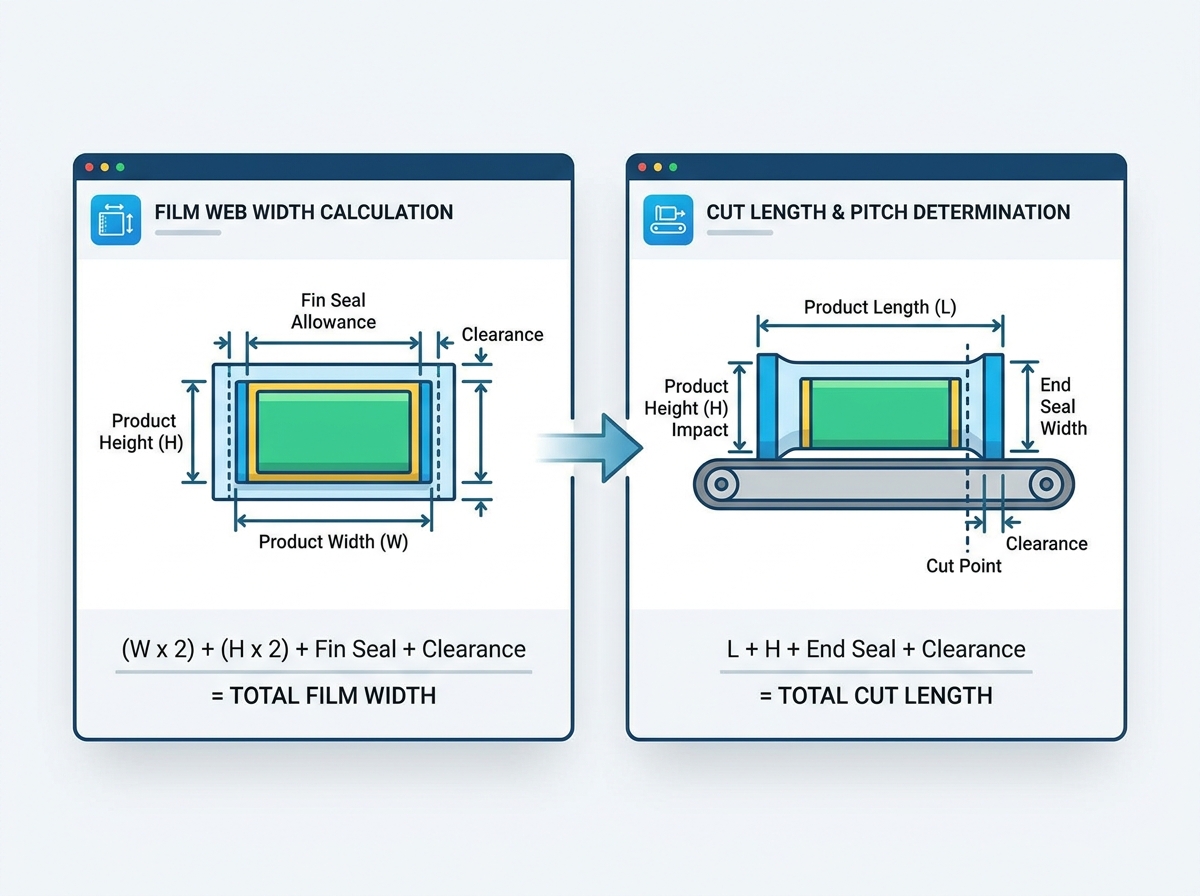

• Rumus Lebar Jaring: Total Lebar Film = (Lebar Produk × 2) + (Tinggi Produk × 2) + Kelonggaran Segel Sirip + Jarak Bebas Mesin.

• Rumus Panjang Potong: Panjang Potong Total = Panjang Produk + Tinggi Produk + Lebar Segel Ujung + Jarak Bebas Mesin.

• Dampak Operasional: Ukuran film yang terlalu besar meningkatkan biaya konsumsi setiap tahunnya; ukuran yang terlalu kecil menyebabkan produk macet dan segel lemah.

• Pemilihan Mesin: Panjang potongan dan lebar film tertentu menentukan apakah diperlukan mekanisme penyegelan rahang putar atau gerakan kotak.

1. Kasus Bisnis untuk Presisi dalam Jalur Pembungkus Aliran Otomatis

Biaya operasional menjadi tidak terkendali ketika Anda salah menghitung dimensi film. Sekilas perhitungan yang berlebihan tampaknya tidak berbahaya. Menambahkan lebar film yang tidak diperlukan sebanyak 10mm saja mungkin terasa seperti penyangga yang aman. Namun, kesalahan kecil ini bisa menyebabkan kerugian finansial yang sangat besar. Lebih dari satu juta siklus, kesalahan 10 mm tersebut setara dengan 10.000 meter material terbuang. Anda akhirnya membayar ribuan meter film yang sebenarnya tidak Anda perlukan. Mengintegrasikan presisi ke dalam jalur pembungkusan aliran otomatis akan menghentikan kehabisan sumber daya harian ini.

Integritas segel menimbulkan risiko finansial dan peraturan yang besar. Ukuran film yang tidak memadai menciptakan ketegangan yang sangat besar pada produk. Ketegangan ini meregangkan substrat dan melemahkan struktur segel. Segel yang lemah menyebabkan kebocoran saluran dan perlindungan penghalang yang buruk. Dalam aplikasi makanan dan farmasi, kegagalan uji kebocoran memicu penarikan produk wajib. Regulator menuntut penyegelan tingkat kepatuhan untuk mencegah kontaminasi. Anda tidak dapat mencapai standar ini jika dimensi film Anda terlalu ketat di seluruh sampul produk.

Kompatibilitas peralatan bergantung sepenuhnya pada metrik ukuran yang akurat. Setiap mesin pengemasan memiliki batasan fisik yang ketat. Mereka mempunyai lebar jaring film maksimum dan minimum yang ditentukan. Mereka juga beroperasi dalam parameter panjang batas tertentu. Menebak dimensi ini mengarahkan Anda untuk membeli peralatan yang tidak kompatibel. Anda mungkin membeli mesin yang tidak mampu membungkus sku produk terbesar Anda. Sebaliknya, Anda mungkin berinvestasi pada peralatan berukuran besar yang kesulitan menjalankan barang terkecil Anda secara efisien. Presisi mencegah bencana pengadaan yang mahal ini.

Kesalahan Ukuran Umum

• Mengandalkan perkiraan pemasok dibandingkan pengukuran fisik produk.

• Mengabaikan perbedaan alami pada makanan yang dipanggang atau tidak teratur.

• Gagal memperhitungkan lebar fisik rahang penyegel.

• Mengabaikan jarak yang diperlukan untuk pergerakan produk melalui tabung pembentuk.

2. Kerangka Perhitungan: Menentukan Lebar Web Film

Menghitung lebar web film yang dibutuhkan memerlukan pendekatan matematika yang ketat. Anda tidak dapat memperkirakan metrik ini. Kami mengandalkan formula standar industri untuk menentukan kebutuhan material yang tepat. Persamaan intinya adalah: Lebar Film = (Lebar Produk × 2) + (Tinggi Produk × 2) + Lebar Segel Sirip + Jarak Bebas. Rumus ini memperhitungkan keseluruhan keliling produk Anda, ditambah bahan yang dibutuhkan untuk menyatukan tepinya.

Segel sirip, sering disebut segel belakang, memerlukan alokasi material tertentu. Segel sirip standar mengonsumsi sekitar 25 mm hingga 30 mm film. Namun, variabel ini berubah berdasarkan konfigurasi roda penyegel Anda. Aplikasi segel dingin sepenuhnya bergantung pada tekanan dan perekat khusus. Sistem segel panas memerlukan energi panas dan waktu tunggu yang cukup. Konfigurasi segel panas terkadang memerlukan kelonggaran segel sirip yang sedikit lebih lebar untuk mencegah film hangus di dekat produk. Selalu verifikasi desain roda penyegel spesifik Anda sebelum menyelesaikan variabel segel sirip.

Margin jarak bebas mencegah kemacetan parah di dalam kotak pembentuk. Anda harus menambahkan buffer jarak 10mm hingga 20mm ke perhitungan total Anda. Penyangga ini mengurangi gesekan produk di dalam tabung pembentuk. Tanpanya, produk akan terseret ke film dan membuat mesin terhenti. Produk yang tidak teratur memerlukan toleransi yang jauh lebih tinggi. Kue keping coklat, misalnya, memiliki ketinggian yang bervariasi dan tepi yang tidak rata. Anda harus mengukur titik terluas absolut dari item Anda yang paling tidak beraturan dan meningkatkan buffer izin yang sesuai.

Langkah-Langkah Mengukur Dimensi Produk

1. Pilih sepuluh sampel acak produk spesifik Anda dari lini produksi.

2. Gunakan kaliper digital presisi untuk mengukur titik terlebar pada setiap sampel.

3. Ukur titik tertinggi pada setiap sampel, perhatikan mahkota atau puncaknya.

4. Catat nilai lebar dan tinggi terbesar yang ditemukan di antara sepuluh sampel.

5. Terapkan nilai maksimum ini ke rumus lebar film inti.

3. Menentukan Panjang Potong dan Konfigurasi Pitch

Panjang potongan menentukan berapa banyak film yang Anda tarik untuk setiap paket. Sama seperti lebar web, kami menggunakan rumus ketat di sini. Persamaan intinya adalah: Panjang Potong = Panjang Produk + Tinggi Produk + Lebar Segel Ujung + Jarak Bebas. Formula ini memastikan mesin pengemas menarik lapisan film yang cukup untuk membungkus produk dan membuat segel ujung yang aman di kedua sisi.

Memahami segel ujung sangat penting untuk perhitungan panjang potongan yang akurat. Anda harus memperhitungkan lebar crimper ke dalam persamaan Anda. Rahang penyegel biasanya membutuhkan 15mm hingga 30mm per sisi untuk membuat segel kedap udara. Karena setiap paket memiliki segel depan dan segel belakang, Anda harus menggandakan tunjangan crimper ini dalam perhitungan panjang potongan keseluruhan. Gagal memperhitungkan kedua sisi mengakibatkan rahang menghancurkan produk fisik.

Tinggi produk berdampak langsung pada total panjang potongan Anda. Banyak operator yang melupakan variabel penting ini. Film harus bergerak ke bawah dari bagian atas produk Anda ke titik tengah rahang penyegel. Produk yang lebih tinggi memaksa film menempuh jarak vertikal yang lebih jauh. Jika Anda mengabaikan tinggi produk, mesin akan memotong film terlalu pendek. Hal ini akan meregangkan kemasan hingga menutupi ujung produk, menyebabkan segel terbuka selama transit.

Registrasi cetak memperkenalkan batasan yang ketat pada operasi. Film yang belum dicetak memungkinkan adanya sedikit variasi dalam panjang potongan. Film yang dicetak menuntut ketelitian mutlak. Pengemasan menggunakan tanda mata (persegi panjang kecil yang dicetak) untuk memicu mekanisme pemotongan. Jarak antara tanda mata ini adalah nadanya. Panjang potongan yang Anda hitung harus sama persis dengan nada ini. Jika panjang potongan Anda menyimpang dari toleransi tanda mata, gambar akan menyimpang dari tengah. Anda harus menyinkronkan kecepatan pengumpanan film dengan rotasi rahang penyegel untuk mempertahankan registrasi yang sempurna.

4. Variabel Ukuran Tingkat Lanjut: Melampaui Dasar-Dasar Mesin Pengemas Bantal

Paket flat standar mengikuti aturan sederhana. Namun, format pengemasan yang rumit mengharuskan Anda melampaui dasar-dasar mesin pengepakan bantal . Tas gusseted menghadirkan tantangan matematis langsung. Menambahkan gusset samping akan melipat film ke dalam, menciptakan tampilan blok-bawah. Proses ini mengubah rumus dasar Anda sepenuhnya. Anda harus memperlebar jaringan film awal untuk mengakomodasi bahan tambahan yang terlipat. Selain itu, paket gusseted memerlukan arsitektur kotak pembentuk yang benar-benar berbeda dan dilengkapi dengan tucker mekanis.

Pengukur film dan bahan substrat berdampak drastis pada ukuran fisik. Laminasi tebal tidak berperilaku seperti bahan tunggal yang tipis. Jenis bahan mempengaruhi seberapa banyak film meregang di bawah tekanan mekanis. Polipropilena Berorientasi Biaksial (BOPP) memiliki daya regangan yang berbeda dibandingkan laminasi foil kompleks. Jika Anda menggunakan film yang sangat elastis, Anda mungkin perlu sedikit mengurangi panjang potongannya untuk mencegah kemasan longgar. Film yang lebih tebal (diukur dalam mil atau mikron) memerlukan kelonggaran segel sirip yang lebih lebar karena bahan tersebut tahan terhadap lipatan rapat di dalam tabung pembentuk.

Baki multi-bungkus dan kaku memerlukan jarak yang lebih rapat. Membungkus satu item roti yang lembut memungkinkan adanya zona penyangga yang luas. Membungkus tiga item di dalam nampan plastik kaku mengubah dinamika sepenuhnya. Jika jaringan film Anda terlalu longgar, baki akan bergeser dengan cepat selama transit. Anda harus menghitung jarak yang lebih ketat untuk mengunci baki pada tempatnya. Namun, Anda harus hati-hati menyeimbangkan ketegangan ini untuk memastikan sudut kaku baki tidak menusuk jaringan film.

Pertimbangan Bahan Utama

• BOPP (Polypropylene): Tingkat regangan standar; memerlukan kontrol tegangan sedang.

• Laminasi Foil: Sangat kaku; membutuhkan kotak pembentuk yang lebih besar untuk mencegah kusut.

• Bahan tunggal: Berkelanjutan namun peka terhadap panas; memerlukan pelacakan waktu tunggu yang tepat.

5. Mengevaluasi Mesin Pembungkus Aliran Berdasarkan Data Ukuran

Dimensi perhitungan Anda menentukan mesin pasti yang perlu Anda beli. Anda menggunakan angka-angka ini untuk mengevaluasi mesin pembungkus aliran dan memilih vendor yang sesuai. Konfigurasi kotak pembentuk mewakili keputusan besar pertama. Anda harus memilih antara kotak pembentuk tetap dan kotak pembentuk yang dapat disesuaikan. Kotak pembentuk tetap cocok untuk pengoperasian produk tunggal bervolume tinggi. Mereka menawarkan konsistensi yang unggul dan jarang macet. Kotak pembentuk yang dapat disesuaikan memberikan fleksibilitas. Mereka diperlukan untuk pembuat paket kontrak yang menjalankan berbagai lebar film pada jalur yang sama. Namun, kotak yang dapat disesuaikan memerlukan operator yang sangat terampil untuk menyetelnya dengan benar.

Arsitektur penyegelan rahang sangat bergantung pada panjang potongan dan tinggi produk Anda. Rahang putar berputar dalam lingkaran terus menerus. Mereka ideal untuk panjang potongan standar dan kecepatan sangat tinggi. Rahang gerak kotak bergerak dalam jalur persegi panjang. Mereka mengikuti produk sejenak sebelum dirilis. Rahang gerak kotak mutlak diperlukan untuk produk yang sangat tinggi. Bahan ini juga diperlukan untuk barang-barang yang memerlukan waktu tinggal segel yang lebih lama, seperti produk yang dilengkapi dengan gas yang memerlukan segel kedap udara yang ketat.

Validasi vendor memastikan OEM benar-benar dapat memenuhi spesifikasi Anda. Anda harus meminta bukti sebelum menandatangani pesanan pembelian. Minta bagan ukuran film terperinci untuk model mesin tertentu. Paksa vendor untuk melakukan Pengujian Penerimaan Pabrik (FAT) menggunakan sampel fisik produk Anda yang sebenarnya, bukan balok kayu umum. Mendapatkan jaminan tertulis yang mencakup batas maksimum dan minimum web.

Bagan Ringkasan Ukuran Mesin

Perbandingan Pembentukan Kotak dan Penyegelan Rahang

Matriks Daftar Periksa Evaluasi Vendor

Langkah Validasi yang Diperlukan Selama Pengadaan

Kesimpulan

Lebar film dan panjang potongan mewakili lebih dari sekadar detail operasional kecil. Ini adalah metrik dasar yang menentukan kesesuaian alat berat, mengatur kecepatan produksi, dan menentukan laba atas investasi jangka panjang Anda. Jika Anda melewatkan dasar matematika, Anda sering mengundang kemacetan, limbah material yang mahal, dan segel yang lemah ke dalam fasilitas Anda. Perhitungan presisi melindungi produk dan margin keuntungan Anda.

Langkah Anda selanjutnya menentukan keberhasilan proses pengadaan Anda. Pertama, dokumentasikan matriks produk lengkap Anda. Ukur ukuran minimum dan maksimum absolut untuk setiap barang yang ingin Anda kemas. Selanjutnya, jalankan dimensi ini melalui rumus inti untuk membuat selubung film yang Anda perlukan. Terakhir, konsultasikan langsung dengan teknisi pengemasan yang berkualifikasi untuk memvalidasi perhitungan Anda. Selesaikan tindakan ini sebelum menyelesaikan permintaan proposal peralatan (RFP).

Pertanyaan Umum

T: Apa yang terjadi jika jaring film saya terlalu lebar untuk kotak cetakan saya saat ini?

A: Film berlebih menyebabkan material terlipat di dalam tabung pembentuk. Lipatan ini membuat segel belakang tidak sejajar sepenuhnya. Bahan tambahan tersebut menciptakan gesekan yang sangat besar, yang menyebabkan kemacetan parah pada roda penarik dan rahang penyegel. Anda akan langsung mengalami pemborosan material dan mesin sering terhenti.

Q: Apakah registrasi cetak mengubah penghitungan panjang potongan saya?

J: Ya. Panjang potongan yang Anda hitung harus sesuai dengan jarak yang tepat antara tanda mata yang dicetak, yang disebut pitch. Film yang dicetak memerlukan sinkronisasi yang tepat antara rol pengumpan film dan rahang penyegel. Jika panjang potongan menyimpang dari nada ini, gambar Anda akan menyimpang dari tengah kemasan.

T: Bisakah saya menjalankan beberapa ukuran produk dalam satu lebar film?

J: Bisa, tapi hal ini memerlukan pengorbanan operasional yang signifikan. Penggunaan lebar film "satu ukuran untuk semua" untuk berbagai produk menimbulkan kelemahan estetika. Produk yang lebih kecil akan memiliki kemasan yang longgar dan kusut. Lebih penting lagi, Anda membuang-buang uang dengan membungkus produk-produk kecil dengan bahan film yang terlalu lebar dan mahal.
